Аппарат искусственной вентиляции легких БИОМЕД V3

Аппарат искусственной вентиляции легких БИОМЕД V3

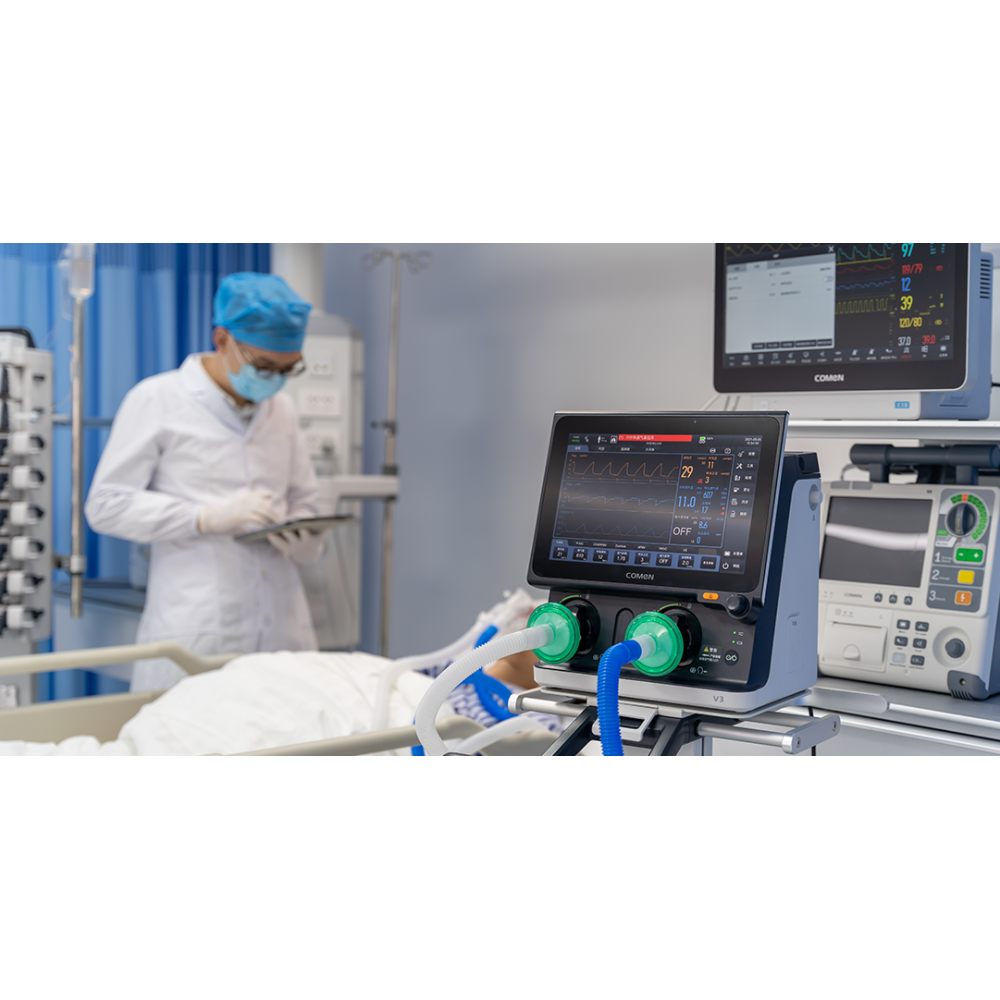

V3 – это турбинная платформа поддержки дыхания, которая может справиться с различными сценариями, включая прикроватную вентиляцию (деревлаву / кратковременную) и вентиляцию во время внутренней больничной транспортировки.

V3 обеспечивает комплексные режимы вентиляции (инвазивная, неинвазивная вентиляция), охватывающие критичную и подкритическую респираторную терапию для взрослых и детей (с массой >3кг).

Гарантия 24 месяца.

Особенности:

Стандартная конфигурация

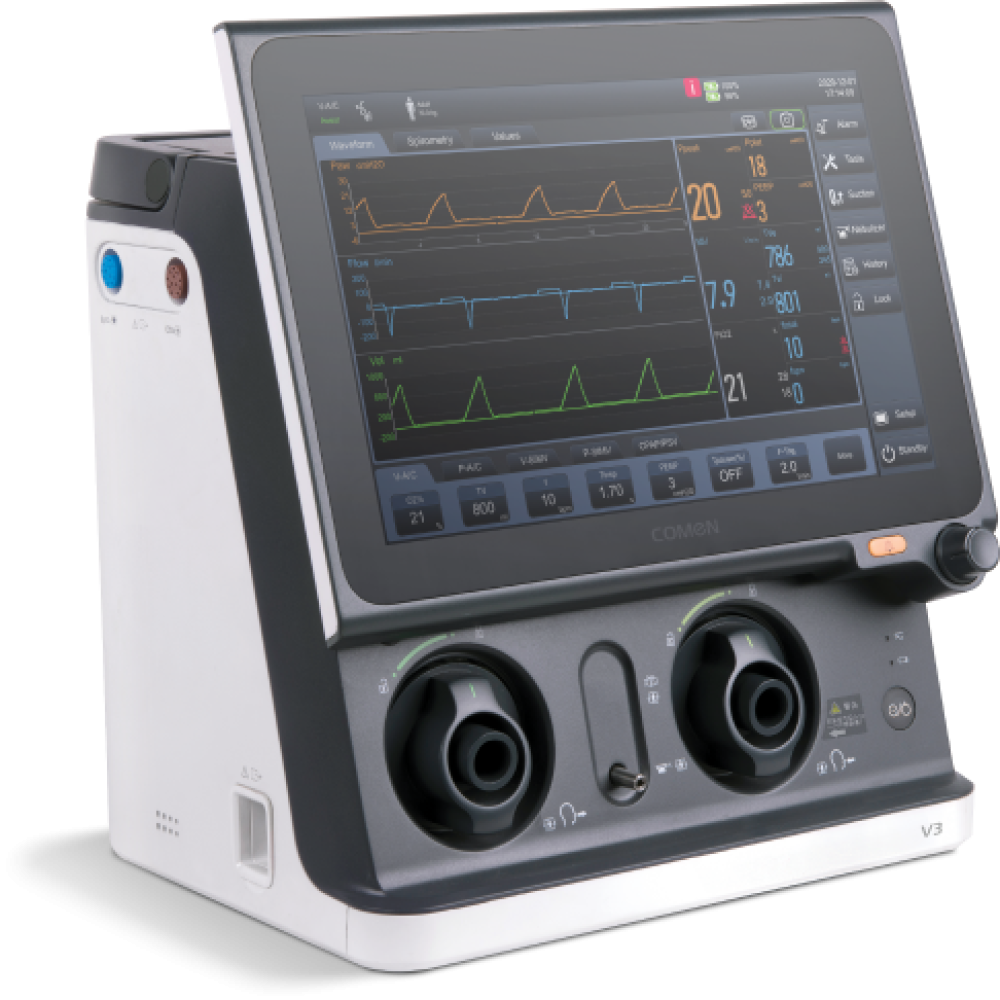

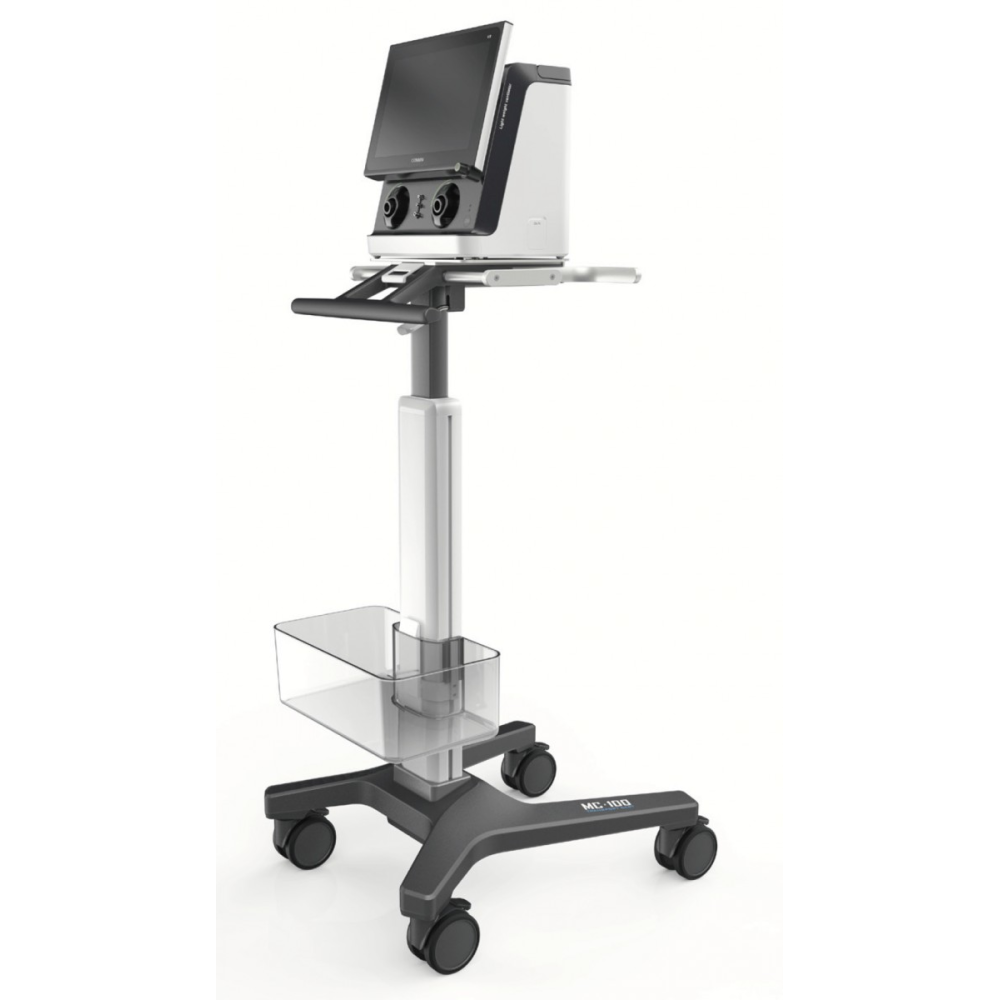

· Основной блок с сенсорным 12.1 дюймов, TFT, цветными экраном, наклон экрана регулируется в пределах 15 градусов. · Мобильная стойка на четырех колесах. · Режим вентиляции: v   Неинвазивная

P-AC  вентиляция с контролем давления. P-SIMV  синхронизируемая периодическая принудительная вентиляция легких с контролем давления. CPAP /PSV  положительное непрерывное давление в дыхательных путях. DuoVent  двухуровневая вентиляция с непрерывным положительным давлением в дыхательных путях APRV  вентиляция с переменным давлением в дыхательных путях. PSV-S/T  вентиляция c поддержкой давлением самостоятельного дыхания / по времени v   Инвазивная

V-AC  вентиляция с контролем объема. P -AC  вентиляция с контролем давления. V-SIMV   синхронизируемая периодическая принудительная вентиляция легких с контролем объема. P-SIMV   синхронизируемая периодическая принудительная вентиляция легких с контролем давления. PRVC    управление объемом с регулировкой давления. CPAP/PSV    повышенное непрерывное давление в дыхательных путях/вентиляция с поддержкой давления. DuoVent  двухуровневая вентиляция с непрерывным положительным давлением в дыхательных путях APRV – вентиляция со переменным давлением в дыхательных путях. PRVC-SIMV  синхронизированное управление объемом с регулировкой давления. VS.  поддержка объема с регулировкой давления в зависимости от дыхательной механики пациента. · Высокопоточная кислородная терапия High Flow O2. · Мониторинг SpO2 (насыщение крови кислородом). · Мониторинг ЧП (частота пульса).  · Разъем (интерфейс) внешнего модуля СО2 пригоден к измерению параметров капнографии.

Интуитивно понятный интерфейс аппарата облегчает его настройку и повышает эффективность работы при любой клинической ситуации, медперсонала может легко освоить его без сложного обучения. Стандартная конфигурация аппарата ШВЛ обеспечивает работу аппарата при инвазивной вентиляции (10 режимов) и при неинвазивной вентиляции (6 режимов), что позволяет работать с пациентами как при долгосрочной так и при поддерживающей вентиляции. Широкий набор настроек и ограничений гарантирует высокую безопасность, а интеллектуальные режимы вентиляции исключают возможность травмирования пациента.   Наличие встроенного высокопроизводительного турбина (скорость потока до 210 л/мин, срок службы 20000 часов) исключает необходимость подключения к внешнему воздушному компрессору или централизованного источника воздуха высокого давления. Возможность работы аппарата от источников кислорода с высоким или низким давлением. Наличие датчика кислорода дает возможность четко контролировать концентрацию О2 в дыхательной смеси. Встроенная аккумуляторная батарея большой емкости обеспечивает автономность использования при отключении внешнего источника питания, или при внутренней больничной транспортировке пациента. Продолжительность использования: более 2 часов от одной батареи, при установке двух батарей более 4 часов. Тщательно продуманная система управления аппарата обеспечивает стабильный и точный поток к пациенту. Мобильная тележка обеспечивает транспортировку в рамках медицинского учреждения. Клапан вдоха и клапан выдоха устанавливаются и снимаются без использования инструментов, пригодны для стерилизации высокой температурой и высоким давлением в автоклаве. Функция IntelliSynTec динамически оптимизирует порог триггера с помощью адаптивного алгоритма в соответствии с особенностями легких пациента. Функция Sigh обеспечивает дополнительные вдохи. Инструменты PV Tools. Функция PulmoView моделирует расширение и сокращение легких в реальном времени, осуществляет мониторинг важных параметров, таких как комплайнс и сопротивление дыхательных путей. Это помогает оценить состояние легких в режиме реального времени и помогает оценить эффект лечения пациента. Индикаторы готовности к экстубации помогают медицинскому персоналу определить оптимальное время для экстубации.. Интенсивность спонтанного дыхания пациента можно оценить на основе измеренных значений, чтобы определить, можно ли вынуть эндотрахиальную трубку и нужна ли пациенту повторная интубация Мониторинг физиологических показателей: SpO2 (насыщение крови кислородом); ЧП (частота пульса); параметры капнографии FiCO2/EtCO2 (концентрация СО2 на вдохе/выдоха, измерение в основном или боковом потоке );. Память аппарата ШВЛ рассчитана на хранение: данных графических/таблических трендов по рабочим параметрам за 72 часов для одного пациента, журнал на 8000 событий (положений тревог и события пользователя).

Экран

Режимы вентиляции

С контролируемые параметры

Параметр

Значение

Концентрация O2%

21%~100%

TV (дышащий объем)

Взрослые: 100~2200 мл

Дети: 20-300 мл

f (частота дыхания)

Взрослые/дети: 1~100 вдохов/мин

f-SIMV (частота аппаратных вдохов)

1~60 вдохов/мин

I:E (соотношение вдоха к выдоха)

1:10~4:1

T-insp. (длительность вдоха)

Взрослые/дети: 0.1~10 с

T-slope

Взрослые/дети: 0~2 с

T-high

0.2~30 с

T-low

0.2~30 с

Timax

0.20 ~ 15.00 с

T-pause

5~60%, Вимк

△ P-insp.

Взрослые/дети: 5~85 cмH2O

△ P-supp.

0~85 cmH2O

P-high

Взрослые/дети: 0~80 cмH2O

P-low

Взрослые/дети: 0~80 cмH2O

PEEP (позитивное давление в конце выдоха)

Взрослые/дети: 1~50 cмH2O, Выкл

F-trigger

Взрослые/дети: от 0.5 до 15 л/мин

Р-trigger

От -10 до -0.5 cмH2O

Exp%

Auto, 10%~85%

Вентиляция АПНОЕ

Параметр

Значение

TV-apnea

Взрослые: 100~2200 мл/

Дети: 20-300 мл

△ P-apnea

Взрослые/дети: 5~80 cмH2O

f-apnea

Взрослые/дети: 1~80 вдохов/мин

T-insp.Apnea

0.2~10 с

Функция Sigh

Параметр

Значение

Функция Sigh

Вкл, Вик.

Интервал Sigh

20 с~180 мин

Цикл Sigh

1~20

△ int.PEEP

0~45 cmH2O

Автоматическая компенсация сопротивления трубки

Параметр

Значение

Тип трубки

эндотрахеальная и трахеотомическая

ID Трубка

Доросла: 5,0 - 12,0 мм

Детская: 2,5 - 8,0 мм

Компенсация

0 -100 %

Выключатель компенсации

Вкл, Вик.

Мониторинг

Параметр

Значение

Диапазон давления в дыхательных путях

Ppeak, Pplat, Pmean (-20 – 120 cмH2O)

PEEP

0–120 cмH2O

TVi

0–4000 мл

TVe

0–4000 мл

TVe spn

0–4000 мл

Диапазон частоты дыхания

ftotal, fspn, fmand (0–200 вдих/хв)

Диапазон минутного объема

MV, MVspn, MVleak (0–100 л/хв)

Сопротивление дыхательных путей

Rinsp; Rexp 0~600 cмH2O/л/с

Комплайнс

Cstat, Cdyn (0 - 300 мл/cмH₂O)

Подача кислорода (FiO2)

15 - 100 %

WOB (работа дыхательной системы)

0 - 100 Дж/мин.

RCexp (часова константа видиху)

0 - 10 с

Кривые (графические сигналы)

Давление-время, Поток-время, Объем-время

Индикаторы готовности к эксплуатации

Параметр

Значение

P0.1(давление окклюзии 100мс)

-20 - 0 cмH2O

NIF (максимальное негативное давление на вдоху)

-45 - 0 cмH2O

RSBI (индекс быстрого поверхностного дыхания)

0 - 999 1/(л.мин.)

Специальные функции

Параметр

Ручной вдох

Задержка выдоха

Затримка вдиху

Небулайзер

O2 Терапия (повышение концентрации кислорода в дыхательных путях при нормальном давлении)

Отсасывание мокроты (функция аппарата ШВЛ, помогающего в процессе отсасывания мокроты). Устройство автоматически обнаруживает отсоединение пользователя и)

Интерактивный обзор легких (Pulmo View)

Инструменты наполнения легких (Lung Recruitment Tool), SI (Sustained Insufflation)

Мониторинг PEEPi

Инструменты P-V (Тиск-объем, Поток-объем, Давление-поток)

Компенсация сопротивления трубки (TRC)

IntelliSynTec (функция динамически оптимизирует порог триггера с помощью адаптивного алгоритма в соответствии с особенностями легких пациента)

Управляющие параметры модуля SpO2

Параметр

Значение

Отображение на экране

Частота пульса (ЧП), значения SpO2, графическая кривая SpO2

Диапазон измерений SpO2

Masimo SpO2: 1–100 %

Точность SpO2

Masimo SpO2: в диапазоне 70–100% точность измерений для взрослых/детей составляет ± 3% при отсутствии движения); в диапазоне 1–69 %, точность измерений не определена.

Диапазон измерения ЧП

Masimo SpO2: 25–240 уд/мин

Точность измерения ЧП (без движения)

Masimo SpO2: 25-240 уд/мин - погрешность составляет ±3 уд/мин

Индекс перфузии

Masimo SpO2: диапазон измерений: 0,02–20 %,

Период обновления данных

1с.

Функция отображения индекса качества сигнала (SIQ)

Masimo SpO2 поддерживает функцию SIQ

Тренди

Параметр

Значение

Тип

Таблочные, графические

Память

72 год

Данные трендов

Параметры мониторинга, настройка параметров (настройка режима вентиляции и настроек) включают в себя параметры событий и сигналов тревоги, связанных со временем срабатывания.

Обзор данных

Параметр

Значение

Журнал событий

Можно сохранить до 8000 журналов событий, включая журналы тревог и журналы операций. Журнал тревог включает параметры событий тревоги и сигналы параметров, связанные со временем износа тревоги.

Обзор замороженной формы сигнала (функция стоп-кадр)

При замораживании вы можете просмотреть последние 30 исторических сигналов, передвигая экран или вращая ручку.

Обзор цикла замораживания

Можно сохранить до 5 эталонных петель.

Кислородная терапия

Параметр

Значение

Концентрация O2

21 - 100 %

Потік O2

2 - 60 л/мин

Характеристики газов

Параметр

Значение

Тип газа

Воздух, O2

Работа от источника кислорода высокого давления

Давление: от 280 до 600 кПа / от 2.8 до 6.0 бар;

Поток: ≥ 120 л / мин (STPD)

Разъем: NIST или DISS

Работа от источника кислорода низкого давления

Тиск:  <100 кПа / 1 бар

Поток: 15 л / мин (STPD)

Разъем: быстрый разъем CPC

Подавление воздуха

Интегрированная турбина (встроенная)

Модуль вдоха

Параметр

Значение

Пиковая скорость потока

≥ 210 л/мин

Разъем для небулайзера

Скорость потока: 6 л/мин～9 л/мин

Защитное давление дыхания

≤ 12,5 кПа

Внешний разъем на стороне вдоха

Коаксиальный конический разъем 22 мм/15 мм

Стерилизация

Детали, подлежащие стерилизации быстросменные

Соответствие нормативным требованиям

EN ISO5356-1:2004

Модуль видиху

Параметр

Значение

Внешний разъем на стороне вдоха

Коаксиальный конический разъем 22 мм/15 мм

Стерилизация

Детали, подлежащие стерилизации быстросменные

Соответствие нормативным требованиям

EN ISO5356-1:2004

Комплайнс и сопротивление системы

Параметр

Значение

Комплайнс

Одноразовый контур для взрослых (включая клапан безопасности вдоха, одноразовую дыхательную трубку для взрослых, чашку для сбора воды, клапан выдоха): ≤ 4 мл/см вод.ст; Контур многоразового использования для взрослых (включая предохранительный клапан вдоха, многоразовую дыхательную трубку для взрослых, чашку для сбора воды, клапан выдоха, Yjoint): ≤ 2 мл/см вод.ст; Детский одноразовый контур (включая защитный клапан вдоха, детскую одноразовую дыхательную трубку, чашку для сбора воды, клапан выдоха): ≤ 2 мл/см вод.ст; Педиатрическая схема многоразового использования (включая защитный клапан вдоха, дыхательную трубку многоразового использования для детей, чашку для сбора воды, клапан выдоха, Y-сустав): ≤ 2 мл/см H2O;

Сопротивление вдоху

≤ 6 см H2O при скорости потока 60 л/мин (взрослый);

 ≤ 6 см вод.ст. при скорости потока 30 л/мин (детский);

Сопротивление выдоха

≤ 6 см H2O при скорости потока 60 л/мин (взрослый);

≤ 6 см H2O при скорости потока 30 л/мин (детский);

Основные показатели

Параметр

Значение

Диапазон мониторинга давления

-20~120 см H2O

Безопасное давление системы

В состоянии вентиляции: ≤ 125 см H2O

В состоянии без вентиляции, или сбои электроснабжения или источник газа (<0,12 МПа): ≤ 14 см H2O

Параметры питания

Параметр

Значение

Питание от сети переменного тока

Напруга : 100 - 240 В

Частота: от 50 / 60 Гц

Ток потребления: 0.5 - 1.2 A

Питание от встроенной аккумуляторной батареи

Количество: одна аккумуляторная батарея (две - опция)

Тип: литий-ионный

Напруга: 14.4В

Емкость: 6700 мА·ч

Время перезарядки: 4.5 часов (для одной батареи)

Время использования: 140 минут в стандартных рабочих условиях (для двух аккумуляторов – 280 минут)
